产品系列

  • 产品介绍

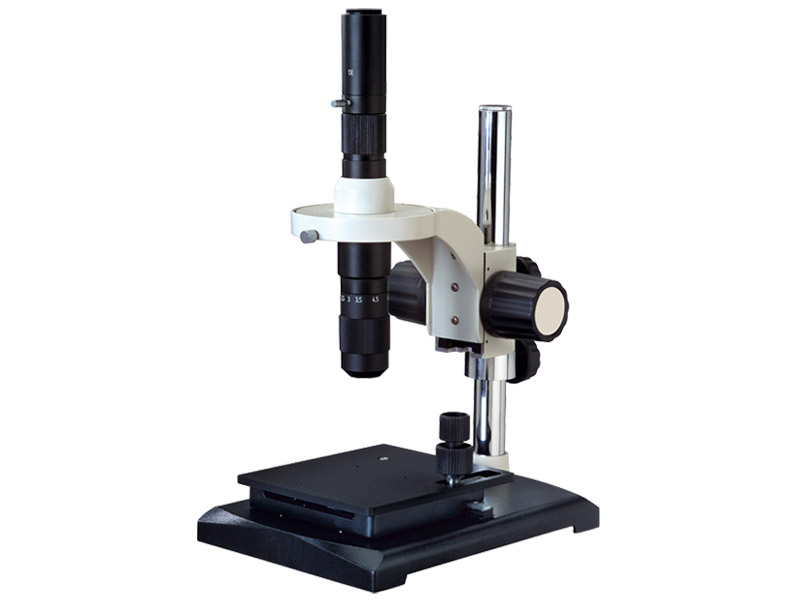

  •  XTM系列单筒连续变倍显微镜，具有工作距离长，成像清晰而平稳，操作方便等特点。适用
    于电子工业生产线、印刷线路板    的检验。

    性能特点
    ▲  标准C接头设计，可直接连接摄像仪。
    ▲  可选配CCD摄像仪，数码与视频摄像仪，摄影目镜。
    ▲  XTM-1系列配置外转式镜体。
    ▲  XTM-2系列配置内转式镜体，可配环形LED照明器。
    ▲  物镜可连续变倍，变倍范围  0.7X~4.5X。

  • 产品配置与主要参数

    XTM-1系列


    XTM-1A

    XTM-1B

    XTM-1C
    型号
    规格
    XTM-1A
    XTM-1B
    XTM-1C
    CCD接头
    1X
    物镜
    变倍范围0.7X~4.5X
    工作距离
    88mm
    垂直有效行程 10mm≤h<215mm 10mm≤h<265mm 10mm≤h<240mm

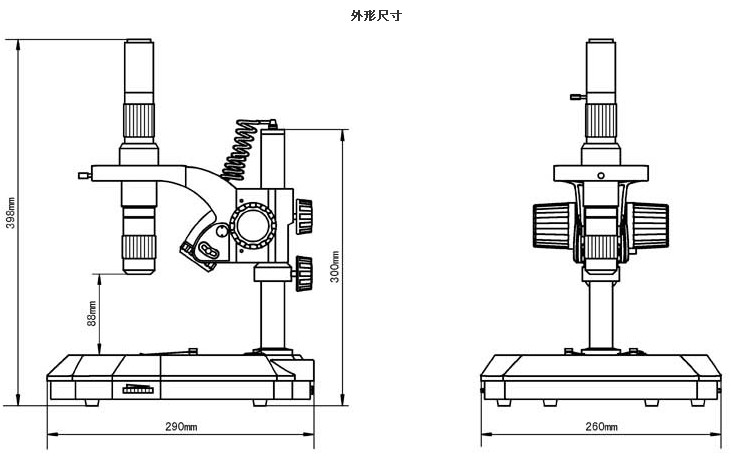

    底座尺寸 260X290X55mm 300X240X25mm 240X180X25(mm) 带移动工作台,台面移动距离42X42(mm)
    照明方式
    上光源：12V10W带反光杯卤素灯  亮度可调
    下光源：12V10W卤素灯  亮度可调
    无光源

    XTM-2系列

    XTM-2A

    XTM-2B

    XTM-2C
    型号
    规格
    XTM-2A
    XTM-2B
    XTM-2C
    CCD接头
    1X
    物镜
    变倍范围0.7X~4.5X
    工作距离
    88mm
    垂直有效行程 10mm≤h<215mm 10mm≤h<265mm 10mm≤h<240mm
    底座尺寸 260X290X55mm 300X240X25mm 240X180X25(mm) 带移动工作台,台面移动距离42X42(mm)
    照明方式
    上光源：12V10W带反光杯卤素灯  亮度可调
    下光源：12V10W卤素灯  亮度可调
    无光源



     选配件

    名称 类别/技术参数 编号
    目镜 分划广角目镜 10X(Φ18mm)，格值0.1mm/格 1021010
    分划广角目镜 10X(Φ20mm)，格值0.1mm/格 1111010
    目镜接头 配分划广角目镜10X(Φ20mm) 830008
    附加物镜 0.3X 工作距离:249mm 620001
    0.5X 工作距离:152mm 621001
    0.75X 工作距离:113mm 622001
    1.5X 工作距离:55.5mm 624001
    2X 工作距离:40.7mm 625001
    照明器 8W/90～265V  环形LED照明器工作距离35~200mm 630001
    CCD接头 0.35X 813001
    0.5X 813002
    摄像仪 摄影目镜带USB输出 1096001
    摄影目镜带Video输出 1108001
    DV-1带USB和Video输出 800001
    DV-2带USB输出 800003
    DV-3带Video输出 800005

    CCD 摄像仪

    		 800007

  •

  •
