  • 产品介绍

  •

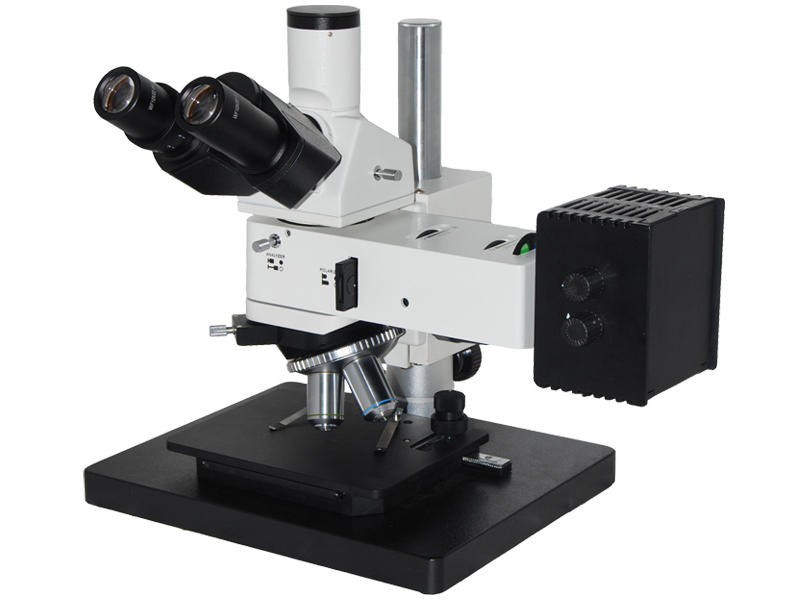

    ICM-100DIC工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察,   DIC观察等功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，适用于不同厚度工件检测。机械移动式载物平台有效定位工件观察部位。调焦机构采用圆柱滚子导向传动，机构升降平稳。产品适用于精密零件，集成电路，包装材料等产品检测。

    性能特点
    ★ 采用优良的无限远光学系统，可提供卓越的光学性能。
    ★ 紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。
    ★ 符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
    ★ 机械式移动载物平台，适合于显微观察或多试样快速检测。
    ★ 模块化的功能设计，可以方便升级系统，实现暗场观察等功能。












  • 标准配置
    型号 ICM-100DIC
    目镜 大视野无色差SWF10X(视场数Φ22mm)
    物镜  LMPlan5X/0.12  DIC工作距离：15mm
     LMPlan10X/0.3 DIC  工作距离：10.5mm
    LMPlan 20X/0.4 DIC 工作距离：4.47 mm
    无限远平场消色差物镜 PL L50X/0.70  工作距离：3.68mm
     目镜筒 30˚倾斜,瞳距调节范围53~75mm.
     调焦机构  粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2.0μm
     转换器  五孔(内向式滚珠内定位)
     工作台  机械式工作台，外形尺寸：185mmX140mm，移动范围：横向:35mm，纵向:30mm
     照明系统  12V50W卤素灯，亮度可调
     内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器
     DIC插板 适用于 LMPlan5X/LMPlan10X/LMPlan20 DIC物镜


    选配件
    名称

     类别/技术参数

     编号
    目镜 大视野 WF10X(视场数Φ18mm) ,格值0.1mm/格


    物镜 无限远平场消色差物镜 PL L40X/0.60  工作距离：3.98 mm

    2260140
      无限远平场消色差物镜 PL L60X/0.70  工作距离：2.08mm

    2260360
      无限远平场消色差物镜 PL L80X/0.80  工作距离：1.25 mm

    2260180
      无限远平场消色差物镜 PL L100X/0.85 工作距离：0.40 mm

    2260111

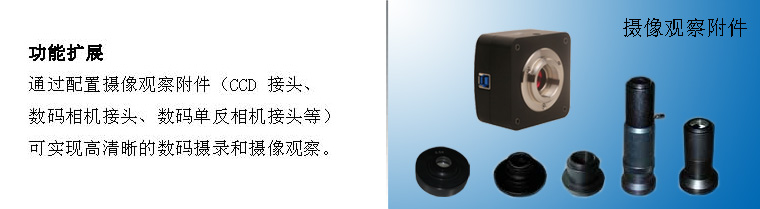

    CCD接头 0.4X

    810001
      0.5X

    812004
      1X

    812002
      0.5X 带分划尺,格值0.1mm/格

    812003
    摄像仪 DV-1(带USB和Video输出)
      DV-130/300/500/1000带USB输出)
      DV-3(带Video输出)
    数码相机接头 CANON（EF）,NIKON(F)


  •

  •
